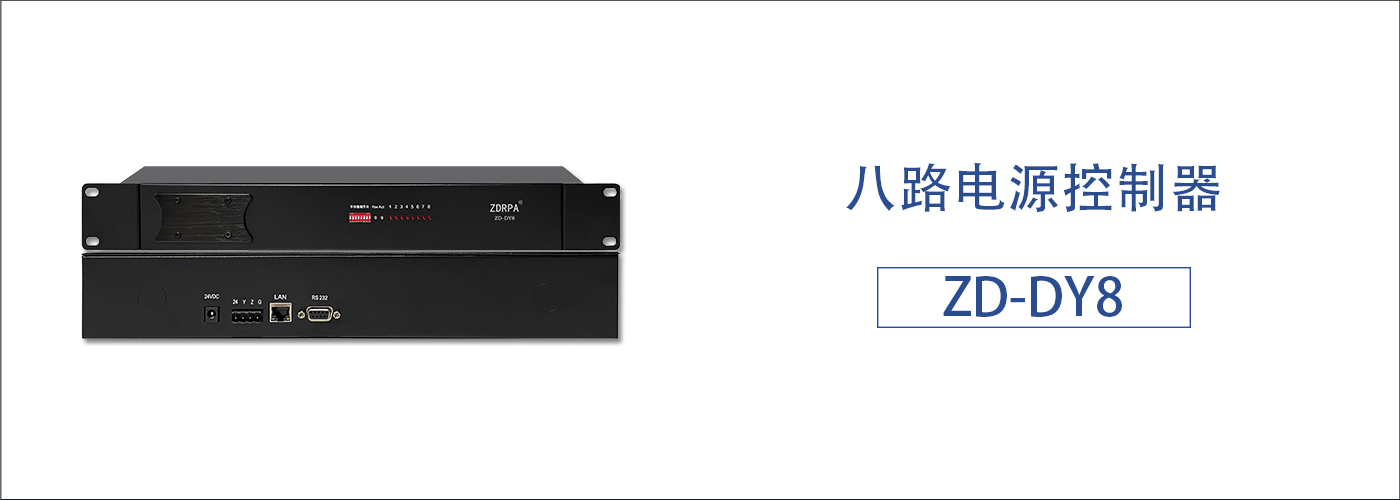

图片描述

产品特性：

◆ 协议兼容：搭配可编程中控系列产品使用，兼容第三方设备控制；

◆ 控制协议：具备RS-485和RS-232控制协议；

◆ 设备具有ID识别，通过中控主机控制多台时，可通过ID识别；

◆ 支持中控主机多台级联控制，设备ID可调，可设置多达256个ID设备号码,达到互联、互控的效果；

◆ 手动控制：在设备的正前方，有8个可上下拨动的开关键，紧急情况下可手动控制继电器的开关，如在现场出现特发情况时可使用该功能，很好的保护其他的设备；

◆ 具有8个独立继电器，每路继电器都有三连接点的接线柱，具有常开与常闭的功能；

◆ 具有8个独立电源开关控制，每路继电器可通过的最大负载电流达30A（工作电压220V交流）；

◆ 具有设备运行状态指示灯及8个继电器的开关状态指示灯，单条指令即可控制8个继电器的任意开关状态，做到随意查询和及时了解设备运作情况；

◆ 具备总线及外接24V电源适配器两种供电方式；

技术参数：

◆ 面板拨动键：8路独立电源开关控制（手动）

◆ 开关数量：8组

◆ 通讯方式：RS-232、RS-485

◆ RS-232接口：TX端子(发送数据)；RX(接收数据)和GND(地线)组成；

◆ RS-485接口：+24V直流电源、Y端子(+485)、Z端子(485-)和G(地线)组成；

◆ 通讯范围：波特率：9600；数据为：8，停止位：1，校验位：无；

◆ 额定电流：单组最大30A

◆ 最大功耗：7.2W

◆ 额定总电流：模块总电流160A

◆ 单路最大负载能力为：4000W/路，总负载能力：16000W；

◆ 额定电压：单组最大380V

◆ 网络ID码设置范围：00H-FFH（256个）

◆ 供电模式：DC +24V

◆ 安装方式：1U挂耳式设计，19寸标准机柜安装，或者壁挂式安装

◆ 尺    寸：485mm*205mm*63mm

◆ 重    量：2KG
